涨套式滚齿夹具——提高换产时间的利器

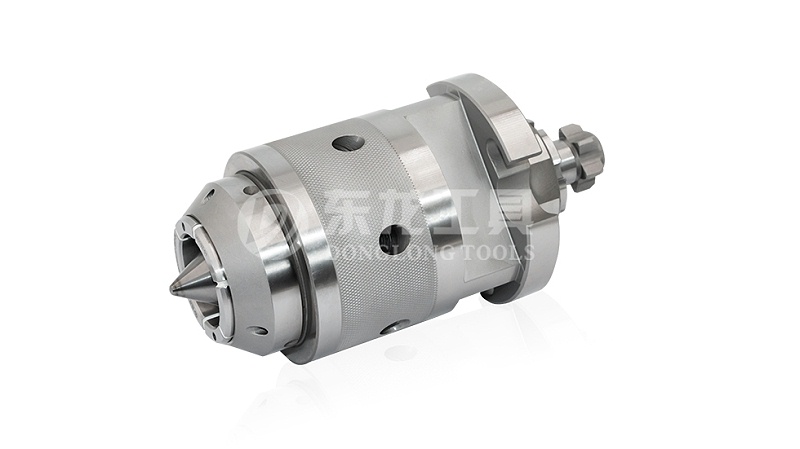

在齿轮制造领域，滚齿工序是决定齿轮齿形精度与表面质量的关键环节。然而，许多企业在生产过程中常因夹具设计不合理导致齿距误差、齿面振纹等问题，最终影响传动系统的稳定性。针对这一行业痛点，东龙自主研发的涨套滚齿夹具，以三大核心技术重新定义齿轮加工效率与精度。

传统的齿轮心轴大都采用实心轴。但是这种心轴的最大缺点是齿坯孔径与心轴之间安装间不易控制。

由齿轮加工误差理论分析可知，几何偏心是造成齿轮运动误差的主要来源之一。在以内孔定心加工齿轮时，齿坯内孔与心轴之间的安装间隙又是引起几何偏心的主要原因。众所周知，齿轮齿圈的"径向跳动仅与几何偏心有关，剃齿工艺不但不能修正齿轮的公法线变动量，且部分地将经问既动量转化到公法线变动城上来。因此，提高齿轮内孔与心轴的定位精度，减小几何偏心，是提高齿轮加工精度的主要途径弹性涨套能够使工件与心轴间实现无间隙定位，从而提高工件的安装精度。

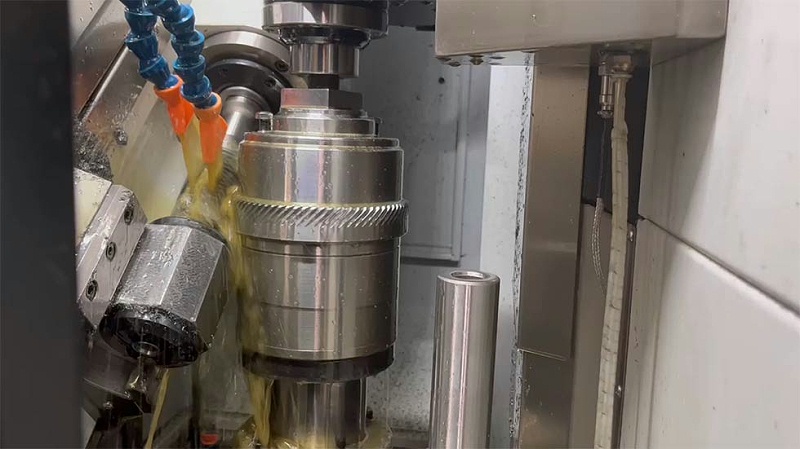

弹性套在齿坏加工中已得到较为广泛的应用，但在滚齿加工中的应用不多。是我公司具有成熟应用的锥度弹性套夹具，能够满足中等精品齿轮齿坯的加工要求。

针对不同孔径的齿轮时，更换滚齿心轴不容易保证夹具精度。若连同底座一起更换，势必增加夹具制造成本和增加调整夹具的时间。
