涨套夹具在齿轮加工中的核心作用

在现代齿轮制造中，装夹精度直接决定了齿轮的成品质量。齿轮作为回转类零件，其加工过程需要在高精度的基准条件下完成，而如何可靠地夹持工件、保证节圆与内孔同轴度，是整个工艺流程的关键。涨套夹具正是为此而生的高精度夹持系统。

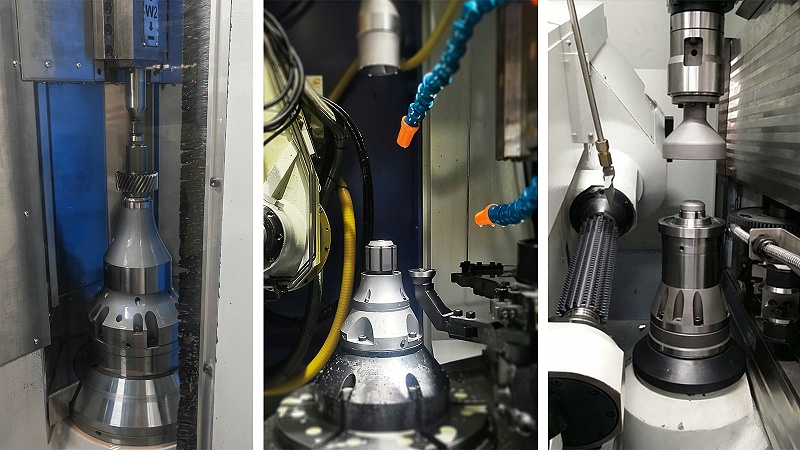

传统齿轮加工中，工件多以内孔定位，通过锥面接触实现夹紧。但由于工件形状各异，且部分齿轮为薄壁结构，机械式卡爪夹具往往导致夹持力不均匀、变形大、装卸不便。涨套夹具则利用“内胀 ” 原理，通过锥度结构将轴向力转化为径向膨胀，实现内孔全圆周均匀夹持。
这种方式避免了单点受力，保证了工件在旋转加工时的稳定与同轴性。

在滚齿、插齿、磨齿等工序中，涨套夹具具有以下优势：

与一般夹具相比，胀套夹具有许多独特的优点：

1 使用涨套使主机零件制造和安装简单；

使用涨套联接的轴和孔回避了较高精度的制造公差。胀套安装时无须加热、冷却或加压设备，只须将螺栓按要求的力矩拧紧即可。且调整方便，可以将轮毂在轴上方便地调整到所需位置。胀套也可以用来联结焊接性差的零件。

2 涨套的使用寿命长，强度高；

涨套依靠摩擦传动，对被联结件没有键槽削弱，也无相对运动，工作中不会产生磨损。

3 涨套在超载时，将失去联结作用，可以保护设备不受损害；

4 涨套联结可以承受多重负载，其结构可以做成多种式样。根据安装负载大小，还可以多个胀套串联使用；

5 涨套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

在高精度齿轮加工中，涨套夹具已成为标准配置。它不仅保证了加工质量，还为自动化、柔性化生产提供了稳定支撑。
