涨套夹具工件装载的考虑

在机械加工车间，尤其是涉及车床加工变速箱零部件的工况中，传统涨套式夹具虽然广泛应用，但在实际操作中存在一个普遍难题：工件加工完毕后，涨套无法自动收缩，需通过外部敲击等手段进行卸载。这不仅影响生产节奏，还可能导致工件表面磕碰，影响外观甚至精度。

为解决这一痛点，夹具工程人员基于传统结构，推出了“自卸式”涨套夹具。其核心在于：通过设计复位结构，使涨套在松开拉杆后能够自动回位，从而实现工件无损卸载。

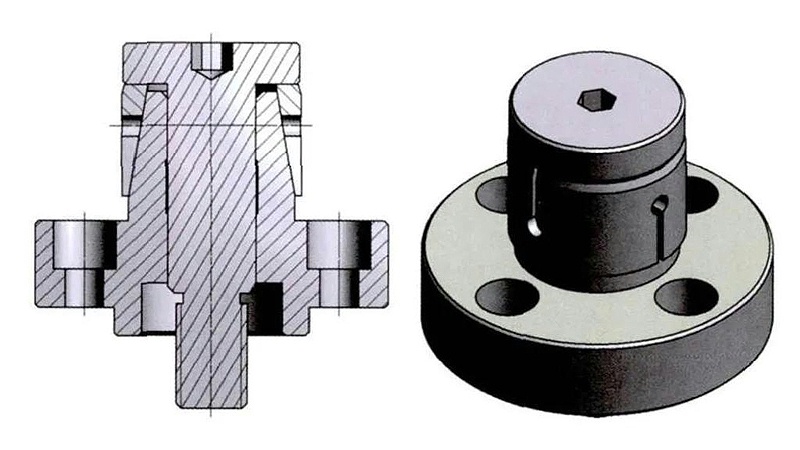

传统涨套夹具工作原理是：通过主轴拉杆推动锥形涨套，使其外径膨胀，压紧工件内孔完成夹紧。加工结束后，拉杆松开，但由于长期使用造成的摩擦面粗糙或微变形，涨套常常不能自然回缩。新结构在夹具本体上开设矩形槽，并在涨套与拉杆之间设计复位销结构。当设备拉杆松开时，复位销将拉动涨套内移，从而使其自动收缩。

此外，在结构中加入紧锁螺钉及调整垫圈，不仅方便更换涨套，也便于加工过程中根据不同零件调整夹紧力与定位精度。该结构特别适用于批量加工法兰盘、齿轮、轴承支座等零件的数控车床、滚齿机或插齿机床工位。

应用实例显示，该夹具在某汽车零部件厂使用半年后，大幅减少因手动卸载导致的效率损失和工件磕碰问题。同时操作员劳动强度明显降低，现场反馈良好。未来，类似“自卸”思维也可延伸到其他夹具类型中，为智能制造注入更多人性化改良思路。

工装设计人员往往考虑更多的是工件装载的便利性、定位及夹紧效果等,而忽略工装的加工性及工件的卸载。工件卸载是否方便不仅关系到加工节拍,更影响着操作者的心情,影响产品质量。以上自卸式涨套夹具的使用解决了拆卸不便的问题，对于设计人员来说，可以更多的考虑设计产品的机结合体验，除了精妙的结构外，产品的适用性也很重要。
