精密齿轮加工中的关键利器：薄膜夹具系统

在高精度齿轮制造中，内孔与节圆的同心度是评估质量的核心指标之一。尤其是在进行齿轮内孔加工的过程中，若无法有效控制偏心误差，不仅会导致齿轮运转不稳、噪音升高，甚至影响整个传动系统的性能与寿命。因此，如何在加工过程中牢固地定位齿轮节圆成为一项重要课题。

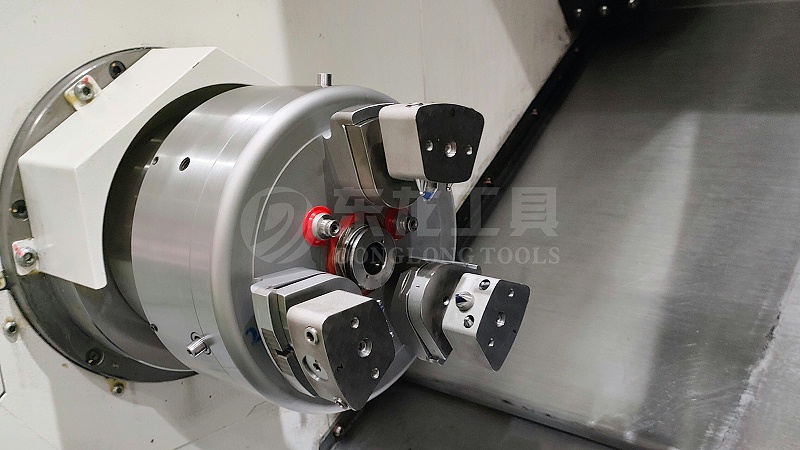

针对这一需求，我们开发了薄膜卡盘系统，该系统通过创新的夹持方式，实现了对齿轮节圆的稳定定位，有效保障了内孔加工的同心度要求，尤其适用于高精度、高一致性要求的齿轮零件。

夹持原理：利用弹性变形，实现双向夹紧

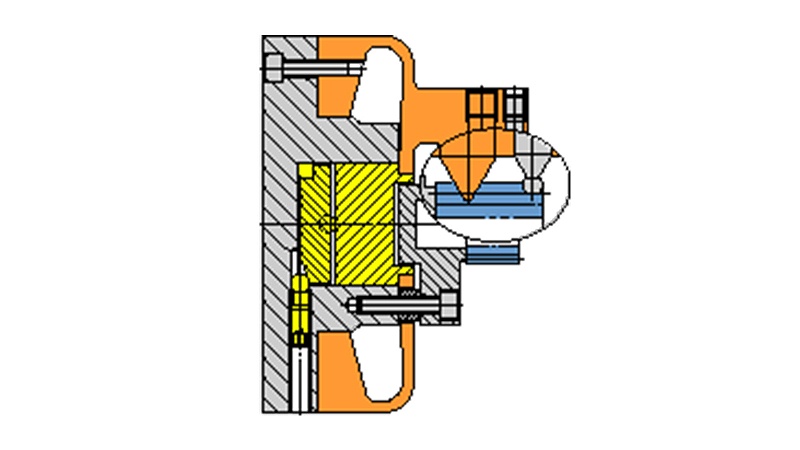

夹具的核心，是一个带有卡爪的环形薄膜板。该薄膜板通过精密加工制成，具备良好的弹性变形性能。其基本结构包括三个标准卡爪，适用于大多数标准尺寸的齿轮。而对于壁薄或大直径的工件，还可根据实际情况配置4个或6个卡爪，以实现更均衡的夹持效果。
这些卡爪既可以作为隔膜板的整体一部分一体加工而成，也可通过螺钉固定在板面上，便于更换和维护，结构设计灵活，适应性强。

操作方式：轴向加载，径向释放

夹紧动作的实现依赖于对隔膜板的轴向施力。当一个力沿轴向方向作用于隔膜板时，板体会发生微小的弹性弯曲变形。此时，附着在板上的卡爪随之发生运动：在轴向方向推动的同时，在径向方向张开或释放工件。

这一运动特性使得夹具具备出色的快速装夹能力。最关键的是，夹紧过程无须复杂的机械传动结构，依赖于隔膜板材料本身的弹性恢复力。当外加力消失时，夹具即自动回弹至初始状态，实现对工件的双向定位和夹紧：既锁定节圆位置，又提供轴向支撑。

优势体现：精度稳定，适应性强

相较于传统的涨套或卡盘夹具，SM夹具系统有以下几个显著优势：
高同心度定位：通过直接在齿轮节圆处夹持，可最大限度减少内孔加工时的偏心误差；
变形最小化：弹性卡爪结构在夹紧过程中施加的力更加柔和，特别适合薄壁齿轮的加工，避免因夹持力过大造成工件变形；
结构紧凑，响应迅速：无须复杂的机械构件或气动机构，适合自动化集成；
维修便捷：模块化卡爪可拆卸更换，降低维护成本；
适用范围广：适用于多种齿轮内孔加工场景，尤其是在高精度齿轮零件的批量生产线上表现稳定。

典型应用场景

该夹具系统目前已广泛应用于汽车变速器齿轮、电动驱动系统行星齿轮、新能源设备齿轮等零件的内孔加工中。尤其在高精密、高一致性要求的批量化产线上，通过薄膜夹具能够显著提升产品良率，减少人为调整带来的误差波动。

在自动化加工单元中，薄膜卡盘夹具也能轻松集成于数控车床、镗床或加工中心中，实现快速换型，提高整体效率。
