机床夹具概述及设计

来源: | 发布日期:2022-10-26

机床夹具概述及设计

夹具是指机械制造过程中用来固定加工对象,使之占有正确的位置,以接受施工或检测的装置,又称卡具(qiǎ jǜ)。从广义上说,在工艺过程中的任何工序,用来迅速、方便、安全地安装工件的装置,都可称为夹具

uBXIAkvTToSX3IBacXc1dA

那么,什么是机床夹具呢?

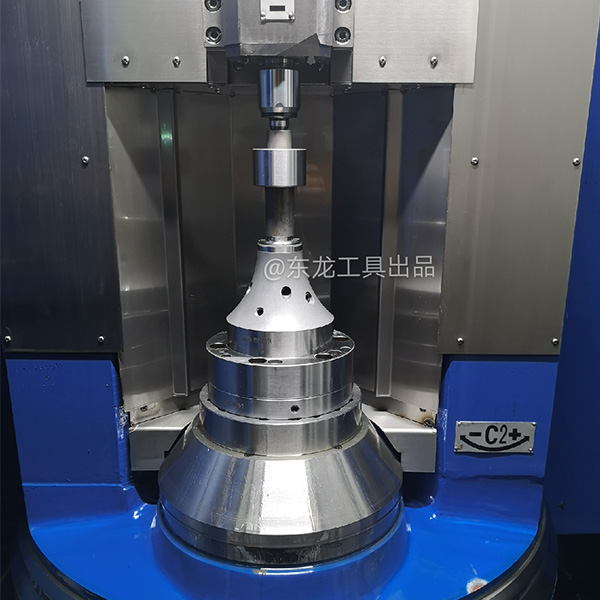

机床夹具是在机床上用以装夹工件(和引导工具)的一种装置。其作用是将工件定位,以使工件获得相对于机床和刀具的正确位置,并把工件可靠地夹紧。在现代生产中,机床夹具是一种不可缺少的工艺装配,它直接影响着加工的精度、劳动生产率和产品的制造成本等。

dutOFUh9THClY2ubBUUJig

机床夹具的组成
机床夹具的结构虽然繁多,但它们的基本组成均可概括为以下几个部分
1. 定位元件  夹具的首要认为是定位,因此无论任何夹具,都有定位元件。当工件定位基准面的形状确定后,定位元件的结构也就基本确定
2. 夹紧装置   工件在夹具中定位后,在加工前必须将工件夹紧,以确保工件在加工过程中不因受外力作用而破坏其定位。
3. 夹具体 夹具体是夹具的集体和骨架,通过它将夹具所有元件构成一个整体。
以上这三部分是夹具的基本组成部分,也是夹具设计的主要内容

夹具设计原理
为保证工件某工序的加工要求,必须在加工前,使工件在机床上相对刀具的切削或者成形运动中处于准确的相对位置。这项工作便是对工件的装夹
IMG_8899
装夹=定位+夹紧
定位:使工件在机床或夹具中占有正确位置的过程。
夹紧:工件定位后对工件施加一定的外力,使工件在加工过程中保持定位后的正确位置不变动。
当用夹具装夹工件进行加工时,必须满足三个条件:
1 这批工件在夹具中占有正确的加工位置;
2 夹具安装在机床上应该具有准确的位置;
3 刀具相对夹具应具有准确的位置;
微信图片_20220324181243
在成批加工工件时一般都通过夹具来进行。机床夹具是机械加工工艺系统的一个重要的组成部分。
这里涉及了三层关系:工件相对于夹具、夹具相对于机床、工件相对于机床

工件的最终精度是有工件相对于机床获得的。所以“定位”也涉及到三层关系:
1.工件在夹具上的定位
2.夹具相对于机床的定位
3.工件相对于机床的定位,而工件相对于机床的定位是通过夹具来间接保证的。
工件定位以后必须通过一定的装置产生夹紧力把工件固定,使工件在加工中保持在正确定位的位置上,这个过程称为 夹紧。这种产生夹紧力的装置便是夹紧装置,也称为夹具。
否则,在加工过程中因受切削力,惯性力等力的作用而发生位置变化或引起震动,破坏了原理的准确定位,无法保证加工要求。
