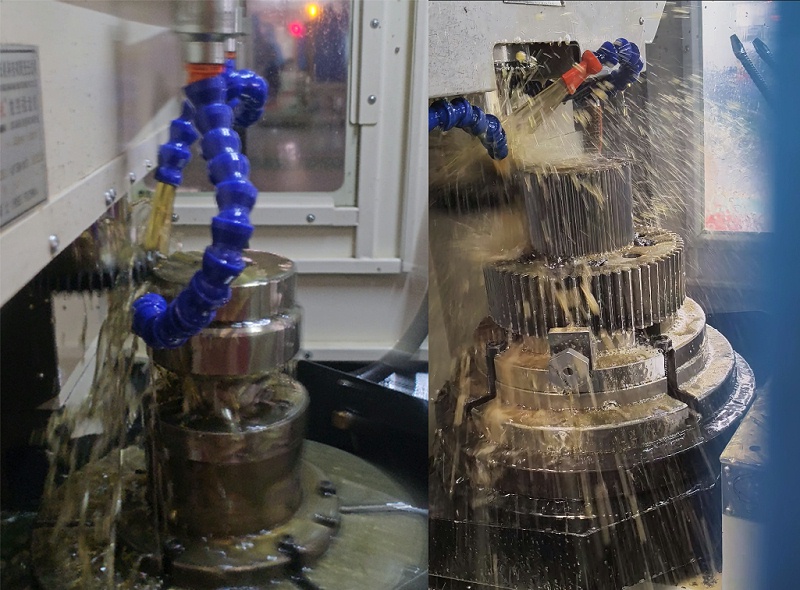

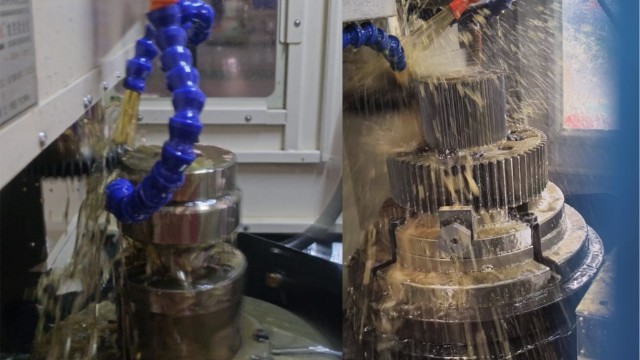

插齿夹具——精密内齿轮加工的核心利器

在齿轮加工领域，插齿工艺扮演着不可替代的角色。它通过插齿刀与工件的相对往复运动切制齿形，广泛应用于内齿轮加工及因结构干涉无法滚齿的外齿轮加工。在整个插齿加工过程中，工件的定位精度和夹紧稳定性直接决定齿形精度、齿向精度以及齿圈径向跳动。尤其是在内齿轮加工中，刀具与夹具在有限空间内共存，干涉问题更为突出。
核心技术特点：
专利粘接涨套技术
东龙插齿夹具采用专利粘接涨套技术，实现均匀径向夹紧，兼具高弹性与高耐磨性，有效解决批量生产中内齿轮加工精度低的难题。均匀的夹紧力可避免工件变形，保证齿轮加工过程中的稳定性和可靠性。
自动定位与定心
夹具通过一次对刀找正即可完成定位，并配合压板进行夹紧，消除因装夹间隙造成的偏心误差。这不仅减少了辅助操作时间，还降低了工人劳动强度，显著缩短了加工周期。
预留退刀空间
在设计时充分考虑刀具切入与退刀行程，定位面端面与齿根之间预留充足退刀距离，有效避免刀具与夹具干涉，提高加工安全性与稳定性。
快速换产与高适应性
针对不同零件，仅需更换涨套与拉杆，即可在15分钟内完成换产、装夹与找正，大幅提升生产线的柔性与效率。
插内齿专用夹具
在内齿轮插齿加工中，工件内孔既是加工部位又常为定位基准，夹持空间非常有限，且刀具切入和退刀空间受限。东龙插内齿专用夹具采用外圆定心夹紧方案，通过涨套抱紧工件外圆，使内孔加工区域完全开放给刀具，从根本上解决夹持与干涉矛盾。
配合压板端面辅助夹紧，可确保工件在插削冲击力下不发生轴向位移和角向偏转，从而保证高精度加工。
典型应用场景

• 汽车变速器内齿圈：行星齿轮系统中的内齿圈插齿，加工要求高同轴度与低跳动。
• 行星架内齿：多层台阶齿结构，夹具需兼容不同齿段的加工需求。
• 联结套内花键：外圆与内孔同轴度要求严格，粘接涨套提供均匀夹紧力。
• 受结构干涉的外齿轮：凸肩齿轮、双联齿轮等无法滚齿的场合，插齿夹具成为首选。

制造品质与服务

东龙工具严格执行 ISO 9001 质量管理体系，采用高品质热处理工艺，配备高精度检测设备，确保夹具性能稳定可靠。拥有丰富行业经验的研发团队，每年按需设计超过5,000套夹具方案，提供从工艺评估、方案设计、功能定制到旧夹具升级调优的全流程服务。配合MES系统全程追踪，专职跟单确保按期交付，真正为客户提供安心、高效的生产保障。

总结
东龙插齿夹具以其高精度、低变形、快速换产和自适应夹持能力，成为内齿轮及特殊外齿轮加工不可或缺的利器。无论是批量生产还是高精密小批量加工，东龙工具都能为客户提供稳定、可靠的插齿夹具解决方案，助力齿轮制造企业提升加工效率和产品质量。
