把普通卡盘改造为「涨套式车床夹具」的方法

在利用数控车床车制轴承滚子时，机床自带夹具存在一定的问题：只适合车削尺寸比较细的棒料；当棒料比较粗（大于Φ45mm）时，出现夹紧力不足，造成刀具和夹具损坏等问题。为此经过实际分析，决定将自带夹具改造为涨套式夹具。
一、原有夹具存在的问题
车床主要车制轴承滚子，车床原设计自带夹具为普通楔式中空液压动力三爪夹盘，如下所示。

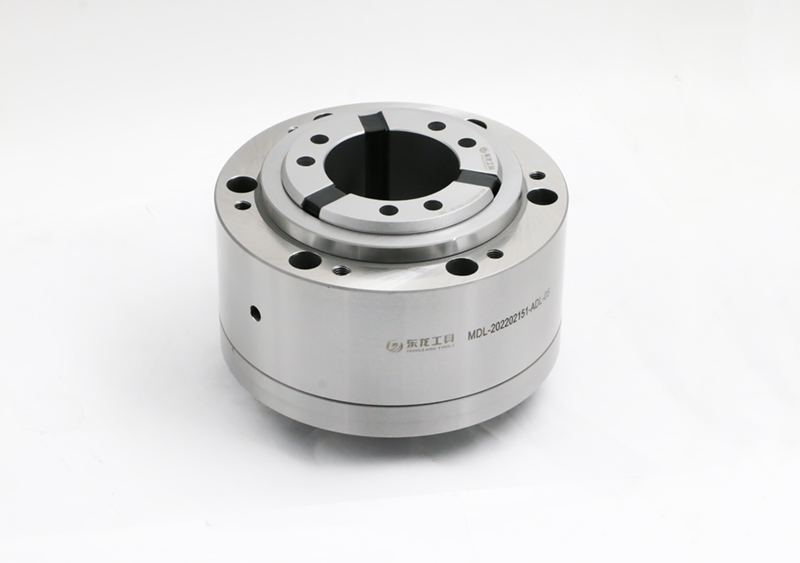

▲ 液压动力三爪夹盘

此种夹盘通过中空拉杆在油压的作用下推动连接盘向上运动，滑块随之运动，把力传递给夹爪，挤压夹爪沿滑道运动，夹紧工件；当中空拉杆在另一侧油压的作用下推动连接盘向下运动时，带动夹爪背向圆心运动，也就是张开夹爪。

▲ 弹性精车夹具
改进后的夹具取消了原有普通液压三爪夹盘，重新设计制造了弹性夹具。新设计的夹具主要由弹簧套夹头、夹持环、夹持块、夹具体、过渡盘、料管、安全防护罩等部件组成。安装步骤如下所示。

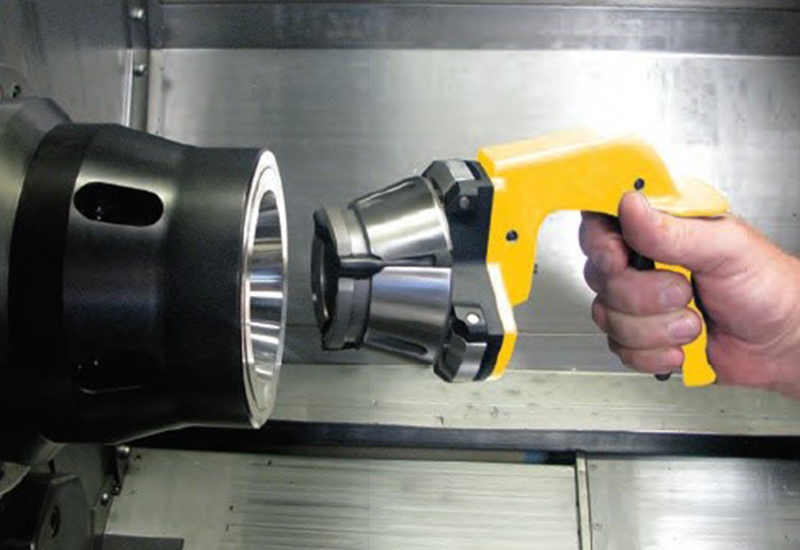

▲ 弹性夹具安装步骤
二、弹性夹具的工作原理
通过过渡盘把夹具体与主轴相连接，弹簧套夹头安装在夹具体内，并与料管通过螺纹连接在一起，夹持环安装在弹簧夹头上，通过夹持环来定位弹簧套夹头，以便对夹持块进行精车调整，达到对棒料外圆的定位夹紧，精车完成后，取下夹持环。
弹性夹具的夹持块的内径尺寸精车后应该与棒料尺寸相同，以确保夹持块内圆弧面与棒料的外圆弧面充分接触，增大对棒料的夹紧力，防止棒料发生转动和向后位移，夹持块的外径为标准尺寸，其余部件都设计成通用工件。加工不同直径滚子时，只需要更换不同型号的夹持块，便可实现对不同产品的装夹加工。更换夹持块方便快捷。

三、高精度涨套式车床夹具的对比优势
1.定心精度高，装夹工件快捷方便，夹持工件稳定；
2.改成涨套式装夹后，根据产品的投料范围制作相应的夹持块，设计简单，制作方便，更换产品时只需更换夹持块便可完成夹具的更换；
3.改成涨套式装夹后，在加工大尺寸的滚子时，不会出现崩刃和棒料转动以及位移现象，彻底解决了三爪夹盘夹紧工件存在的废品率高、产品质量不稳定、刀具时常损坏等问题；
4.改成涨套式装夹后，设备的加工范围由原来的直径Φ45mm以下的滚子，增加到可以加工直径Φ64mm以下的滚子，设备利用率得到了显著提高；
5.改成涨套式装夹后，加工效率提高了一倍，例如，改造前在加工小球面滚子时，由于球面曲率大，加工倒角和球面曲率时，吃刀量和切削力增加，原有的三爪夹盘夹紧力不够，棒料夹不紧，容易在倒角处产生振纹。为了保证产品质量，需要通过两次进刀，减小切削力，来消除倒角处产生的振纹；
6.由于涨套式夹具夹紧力增大，棒料的料头长度也大幅度缩短，与原来相比，每根棒料的料头长度缩短了50~60mm，有效节约了原材料；
7.由于弹性夹具增加了与工件的接触面积，在保证不减少夹紧力的前提下，减少了夹具与工件之间的单位压力，即减少了液压压力和工装的损坏。
